概述
發電廠和變電站中的電力操作電源現今采用的都是直流電源，而直流屏就是用來供應這種直流電源的，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎，也因此應用了大量的**的科學技術。它主要由電源進線系統（交流進線）、電源雙路互投系統、充電機控制系統、充電機、直流分配系統、絕緣監測系統、綜合控制器（系統監視控制系統，為直流屏的大腦）、閃光系統、通訊系統、蓄電池這幾大部分組成。
用途
主要應用于變（配）電所、變電站、發電廠，作為直流控制保護電源，電磁操作機構的操作電源；現在，它也同樣廣泛的應用于通信部門、計算機房、醫院、礦井、賓館，以及高層建筑的可靠應急電源，用途十分廣泛。
特點
1. 智能化程度高
2. 可靠性高
3. 顯示、報警功能完善
4. 兩路交流輸入、自動切換
5. 完善的電池管理
6. 自動電池溫度補償
7. **率、高功率因數
8. 穩壓、穩流精度高
9. 方案齊全、組合方便

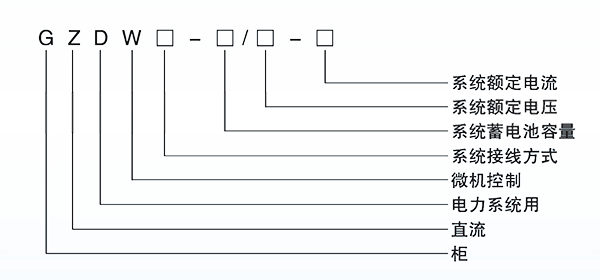

系統型號定義
主要技術指標
交流輸入電壓：380V±15%、220V±15%
電網頻率：50Hz±5%
功率因數：≥0.92
效率： ≥95%
輸出電壓范圍： 99V-143V連續可調（110V系統）198V-286V連續可調（220V系統）
輸出限流：額定電流（10%~105%）
穩壓精度：≤±0.5%
穩流精度：≤±1%
紋波系數：≤±0.5%
均流度： ≤5%
絕緣電阻： ≥20M
絕緣強度：輸出對地、輸入對地、輸入對輸出施加2.5KVAC， 1min無飛弧無閃絡。
可聞噪音: ≤55db
使用條件
1.使用場所應有防止雨雪侵襲的措施。
2.海拔高度不超過2000米。
3.周圍空氣溫度：-5℃～+40℃。
4.在40℃時空氣濕度不超過50%，在較低溫度時允許有較高的相對濕度，在20℃時不超過90%。
5.使用場所機械振動振幅不大于0.05mm，頻率不大于600次/分。
6.安裝傾斜度與鉛垂線相差不大于5°。
7.周圍介質無爆炸危險，無導電塵埃與腐蝕性氣體
引用標準
DL/T5044-2004《火力發電廠、變電所直流系統設計技術規定》
DL/T459-2000《電力系統用直流電源柜訂貨技術條件》
DL/T637-1997《閥控式鉛酸蓄電池訂貨技術條件》
LS(W)30-40-JT《電力系統用微機控制直流電源柜技術條件》
