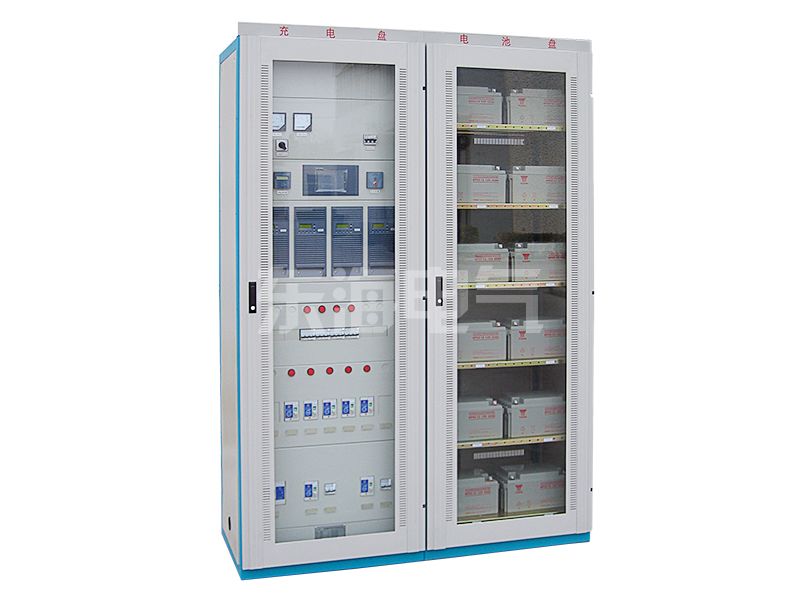

BZGN-10K(S)型概述
BZGN-10K(S)型鎘鎳蓄電池直流屏是我廠總結了多年的制造經驗，搜集了數百個變電站的運行記錄，廣泛征求設計和使用單位意見，針對目前國內同類產品普遍存在的一些問題而設計更新換代型產品。
適用于電力系統中小型發電廠、變電站及工礦企業配電室作為高壓斷路器直流操作機構的分合閘電源及控制回路、繼電保護、信號回路、事故照明的直流電源。
BZGN-10Z(S)型概述
我公司根據市場需要，結合GNZ中倍率蓄電池的特性，廣泛調研和征求用戶意見，開發了BZGN-10Z(S)系列鋦鎳電池直流電源屏，它是一種高性能直流不停電電源，具有可靠性高，壽命長，允許環境溫度范圍寬輸出內阻低，容量范圍寬(75-500Ah)，能承受大的事故負荷和沖擊負荷，維護方便，成套性強，無污染環。
基本參數、技術指標
1)額定輸入交流電壓:380±15%V、頻率:50±10%Hz
2)額定直流輸出電壓:220V、110V
3)額定直流輸出電流:8、12、15、20、30、40、50A
4)蓄電池額定容量:額定容量:10Ah-500Ah
5直流母線絕緣電阻不小于10MΩ;絕緣強度工頻2KV，耐壓1min內不擊穿
6)穩定精度≤1%
7)穩流精度≤2%
8)紋波系數≤2%
9)噪聲≤55dB
10)柜體尺寸：2200mm×800(1000、1200)mm×600(800)mm
2300mm×800(1000、1200mm)× 600(800)mm
工作原理
鎘鎳蓄電池直流屏內裝有兩套三相可控硅整流裝置。其中1#整流器按穩壓方式運行，直接向控制母線供電，2#整流器可以按穩流方式運行，承擔對蓄電池組的主充及浮充任務，蓄電池組直接向合閘母線供電，蓄池組經硅鏈降壓向控母供電，以確保控制母線在任何情況下都保持電壓連續。
主要特點
1、用三相全控橋式整流器代替了傳統產品中的鐵磁飽和式主充機，浮充機，克服了傳統產品穩壓、穩流精度低、噪聲大、溫升高等缺點。
2、備用通道的調入方式采用無觸點開關自動投入。
3、本系列直流屏對蓄電池的充電采用的充電方式，前期恒流，后期恒壓，并可實現充電狀態的自動轉換。
4、本系列直流屏設有自動穩流，自動穩壓、限流、短路保護及過壓保護功能。
5、整機可對外輸出母線電壓高低，母線接地，充電機故障等信號接點。
